直讀光譜儀SPECTROMAXx對7075鋁合金的元素測定

7075鋁合金是一種冷處理鍛壓合金，強度高，遠勝於軟鋼。7075是商用最（zuì）強力合金之一。7075鋁合（hé）金結構緊密，耐腐（fǔ）蝕效果強，對於（yú）航空、船用板材最佳。化學成分為Si：≤0.40%；Fe：≤0.50%；Cu：1. 2% ~ 2.0%； Mn：≤0.30%；Mg：2.1% ~ 2. 9%；Cr：0. 18% ~ 0.28% ；Zn：5.1% ~6. 1%；Ti：≤0.20% ；Ti + Zr：≤0. 25%。

7075鋁合金中主量和雜質的元素測定國家標準GB/T 6987 - 2001采（cǎi）用（yòng）化學法、原子（zǐ）吸（xī）收光譜（pǔ）法，這兩種方法（fǎ）在測定各元素時需要分別（bié）測定；航空行業標準（zhǔn）HB6731.10-2005中采用ICP-AES法可以同時測定Fe、Cu、Mg、Cr、Mn、Zn、Ti等元素，但測定前需要將樣品（pǐn）加（jiā）工製成粉末試樣，再製備成液體試樣進行分析。本文采用光電直讀光譜（pǔ）儀同時測定7075鋁合金材料中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等多元素，使用固體試樣直接進（jìn）行分析，減少了實驗步驟，大大提高了工作效率，試驗周（zhōu）期縮短（duǎn）為化學法的（de）一半。

1.實驗部（bù）分

1.1儀器

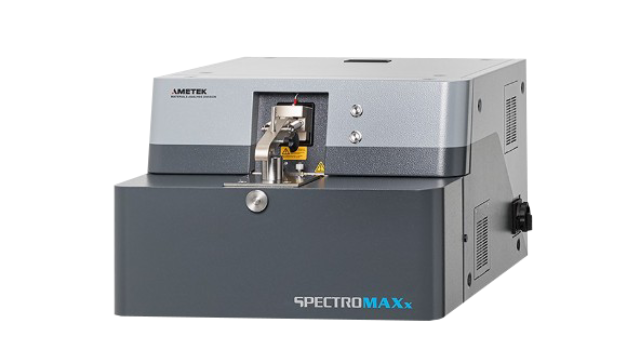

台式直（zhí）讀光譜儀SPECTROMAXx（德國斯派克）

1.2材料
7075鋁合金標準物（wù）質

1.3試樣製備
將（jiāng）樣品進行切割，利用銑（xǐ）床將一個表麵銑成光滑平麵，光滑平麵為工作麵。

1.4樣品分析
儀器穩定後，開啟預先設置的7075鋁合金分析程（chéng）序。待至少3次激發值近似相等後，選（xuǎn）擇標樣對（duì）工作曲線進行兩點校正。合格後，選擇與待測試樣化學（xué）成分(尤（yóu）其是Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr元素含量)相近的標樣(或稱為控（kòng）樣)對主曲（qǔ）線進行一點校正（zhèng），完成（chéng）後測定試樣。將預製好的待測（cè）試樣放入火花台板進行分析。

2.結果與討論

2.1準確度試驗

2.1.1對比試驗

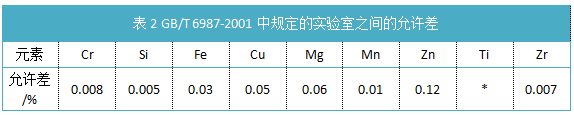

取7075鋁合金樣品4批，分別使用本方法（fǎ）和GB/T 6987 - 2001中相應元素的（de）分析方法進行比對試驗，分（fèn）析（xī）結果見表1。GB/T 6987 - 2001中規（guī）定（dìng）的實驗室（shì）之間允許差見表2。

由表（biǎo）1表2可知，通過對照光電光譜法分析結果和GB/T 6987-2001法（fǎ）分析結果(Ti除外)表明，光電光譜（pǔ）法的準確度較（jiào）高，滿足國標（biāo）要求。

2.1.2回收試驗

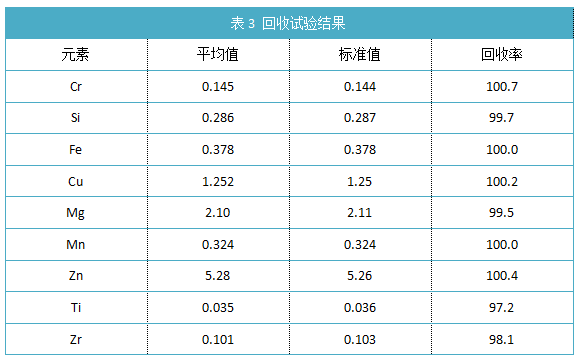

選與試樣中各元素含量接（jiē）近的標（biāo）準物質，按實驗方（fāng）法進行分析，計算回（huí）收率，結果見表3。

由表3中數據可知，試驗（yàn）樣品的加（jiā）標回收（shōu）率為97. 2% ~ 100. 7% ，說明本方法測試結果的準確度較（jiào）高。

2.2精密度試驗
取實際生產中的7075鋁合金（jīn）樣品1件（jiàn），按實驗方法測（cè）定6次，測定結果見表4。由表3可知，該方法的精密度較好。

3.結論

采用光電直讀光（guāng）譜法測定7075鋁合金中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等（děng）元素，該方法快速、準確、可靠，完全適用於7075鋁合金中（zhōng）Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等元素含量的測定。本法與經典（diǎn）化學分析方法和ICP- AES方法相比（bǐ）快速且操作簡便。但在研究過程中也發現Si和Ti兩元素的測試穩定性相對（duì）其它元素較差，在今後的工（gōng）作中需（xū）做進一步的研究。
