直讀光譜法多元素分析鋼鐵金屬

返回列（liè）表 來源： www.17c嫩嫩草色在线發布日期： 2021.11.09

科技發展進步，直讀光譜儀如今已是金屬加工設備質量控製的重要組成部分。在過去，光電光譜法分析鋼（gāng）材的元（yuán）素含量是按鋼種製定，慢慢隨著（zhe）時代推移，產品更新（xīn）迭代，所用的鋼種（zhǒng）也隨之增多，按鋼（gāng）種製定分析方法已經不適應（yīng）生產的需要。

本實驗研究利用德國斯派（pài）克新型直讀光譜儀SPECTROMAXx對碳鋼和中低合金鋼、高合金（jīn）鋼、鑄（zhù）鐵及無標測定研究,製定了不受鋼種限（xiàn）製的光譜定量分析方（fāng）法,滿足了生產的需要。

1.實驗部分

1.1儀器
台式直讀光譜儀SPECTROMAXx（德國斯派克）

直讀（dú）光譜法多元素分析鋼鐵金屬

1.2樣品
碳鋼
中低合金鋼
高合（hé）金鋼
鑄鐵

1.3測試部分

1.3.1碳鋼和中低合金鋼的測定
實驗用標準樣品（pǐn）包括工業鈍鐵、中低合金鋼、優（yōu）質（zhì）炭素鋼、軸承鋼、合金工具（jù）鋼、合金結構鋼、彈簧鋼碳素結構鋼（gāng）及普碳鋼等13種類型的標鋼共（gòng）計78塊，標準樣（yàng）品含（hán）量範圍見（jiàn）表1。

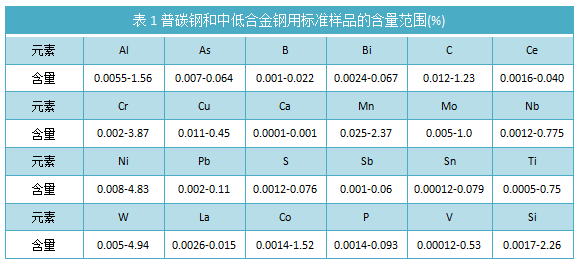

表1普碳（tàn）鋼（gāng）和中低合金鋼用標準樣品的含量範圍(%)

樣品分析

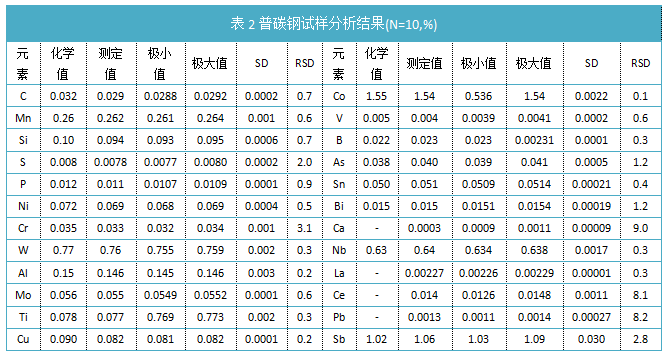

表2普碳鋼試樣分析結果(N=10,%)

1.3.2高合（hé）金鋼的測定
通過對高溫合金、高錳鋼、鉻不（bú）鏽鋼及鎢係（xì）高速工具鋼等（děng）高合金鋼的實驗測定,得（dé）出了光電光譜法測定高合金鋼時的分析（xī）條件和技術問題。表3例出了幾個高合金鋼的分析結果。結（jié）果表明利用光電直讀光譜法測定高合金鋼中的多元素是可行的。

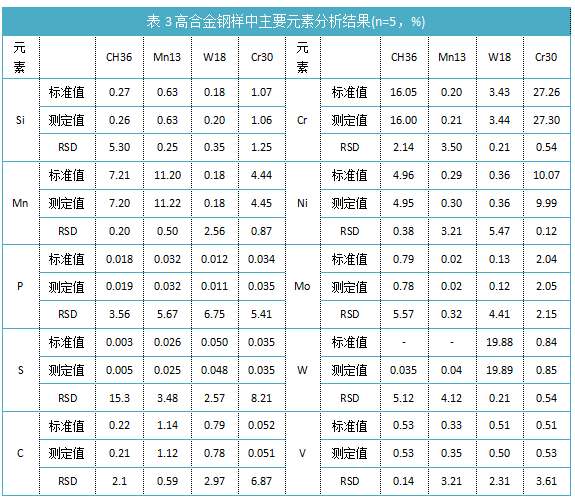

表3高合金鋼樣（yàng）中主要元素分析（xī）結果(n=5，%)

1.3.3鑄鐵的測定

標準樣品
鑄鐵分析用標準樣品包括白口鑄鐵、合金鑄鐵及灰口鑄鐵在內的標樣14個,其（qí）元素含最範圍見表4。

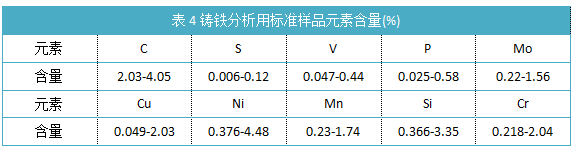

表4鑄鐵分析用標（biāo）準（zhǔn）樣品元素含量(%)

樣品（pǐn）分析
選（xuǎn）取白口鑄鐵(1# )、合金鑄鐵(2# )、灰口鑄鐵(3 # )試樣三塊,利用較好的工作曲線（xiàn）進行測定,其測（cè）定結果見表5。實驗結果表明,如果灰口鐵均勻性好,即所謂（wèi）的“全灰”,利用光電（diàn）光譜分析可以得到較好的結果,但（dàn）爐前（qián）取（qǔ）樣（yàng）,完全得到理想的樣品有（yǒu）一定的困難,因此在實驗研究中（zhōng）,直讀光譜儀SPECTROMAXx選擇（zé）合適的分析參數,使試樣表麵達到“熔融狀態" ,能得到較理想（xiǎng）的分析結果。

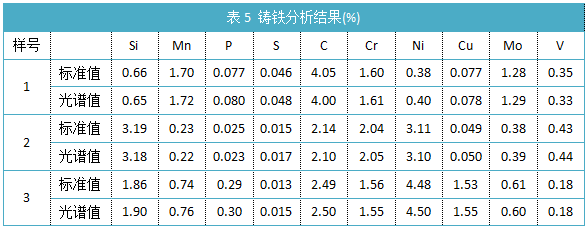

表5鑄鐵分析結果(%)

2.結（jié）果分（fèn）析
通過對一些試樣進行分析且與化學分（fèn）析值對（duì）照,結果很好,方法能滿足日常分析要求。直讀光譜儀SPECTROMAXx的操作軟件能引導用戶逐步地完成這個過程，並提（tí）供在線幫助、提示信息和其他向導（dǎo）。隻需點擊一下即可創建分析結果。除了直（zhí）觀的操作軟件，還（hái）預先安裝超大規模的金屬（shǔ）數據庫，以確保用戶（hù）獲得所要求的牌號。隻（zhī）需幾個步驟即可創建定（dìng）製（zhì）的牌號數據庫，並輕鬆查閱（yuè）需要的信息，而（ér）無需（xū）耗費時間在規（guī）範和牌號目錄中進行研究。
