如何使用直讀光譜儀分析錫錠？

隨著我國電子信息工業和鍍錫板材工業的迅速發展，我國錫的消費量出現明顯的大幅度增長。錫的雜質（zhì）含量的高低不僅直接影響電鍍（dù）、焊接的性能和（hé）合金的質量，同時也是確定其品號的直接依據，因此準確測定錫（xī）錠中雜質元素是十分重要的。本文（wén）www.17c嫩嫩草色在线將介紹使用直（zhí）讀光譜儀直接測定錫錠中雜質元素含量的實驗過程。

一、 實驗部分（fèn）



1.  儀器和試劑（jì）：

SPECTROLAB S 光電直讀光譜儀

液態氬氣（純度>99.999%）

錫（xī）光譜標樣



2.  技術條（tiáo）件：

氬氣壓（yā）力為0.35Mpa

二（èr）、 分（fèn）析條件選（xuǎn）擇



1.  分析條件的優化：

氬氣衝洗( Flush)時間由樣品激發室容積的大小、氬氣流量及純度、待測樣品表麵對氧和水分的平均吸收量等因素來決定。通過（guò）試驗確定氬（yà）氣的衝洗（xǐ）時間為5s。



2.  分析樣（yàng）品及其處理：

分析的樣品，要求表麵平整，無氧化物，由於氧和水等對樣品的激發放（fàng）電有嚴重的影響。而錫（xī）錠（dìng）表麵極易氧化，本工作利用車床對（duì）樣品表麵進行切割拋（pāo）光和平整，並立即進行測量。如果樣（yàng）品擱置太久或表麵（miàn）形成氧化物，證明對所測元素的分析有一定（dìng）的影響，準確度和精密度下（xià）降。



3.  各元素分析條件的（de）選擇和優化：

所測（cè）雜質元素的光譜線，應選擇與基體元（yuán）素譜線幹（gàn）擾和共存元素的幹擾小且強度高的譜線，即測定背景（jǐng）值( BEC)低。



三、 準確度試驗

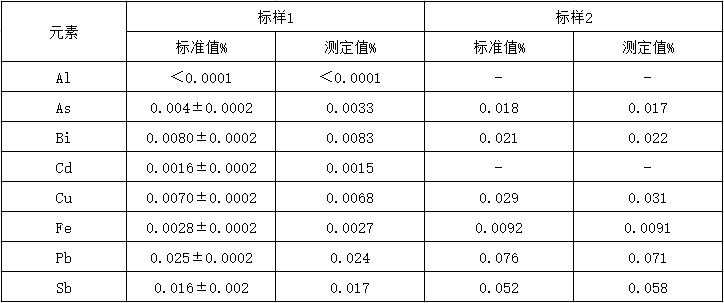

對不同含量的標樣（yàng）測定3次取平均值，進行（háng）準確度試驗，測定結果見下（xià）表。從表（biǎo）格中可見（jiàn），各標樣的測（cè）定值與標準值吻合較好，滿（mǎn）足國家標準允差要求。



四、 結論



通過樣品（pǐn）處理（lǐ）、分析條件的優化，采用直讀光譜儀測（cè）定錫錠（dìng）中雜質元素含量，分析數據可靠（kào），具有良好的（de）精確度和準確度（dù）。

利用斯派克（kè）直讀光譜儀測定錫錠雜質元素的含量（liàng），具有製樣（yàng）簡單（dān）、無環境汙染、方 法快速準確和檢（jiǎn）出限低等特點，為（wéi）錫錠品號的鑒定提供強有力的技術把關，具有良好的社會效益和經濟效益（yì）。

作者：李政軍
