AlN是原（yuán）子晶體，屬類金剛石氮化物，最（zuì）高可穩定到2200℃。室（shì）溫強度（dù）高，且強度（dù）隨溫度的升高下降較慢。導熱性好，熱膨脹係數小，是良好的耐熱衝擊（jī）材（cái）料（liào）。抗熔融金（jīn）屬侵蝕（shí）的能（néng）力強，是熔鑄純鐵、鋁或鋁合金理想的坩堝材料。氮化鋁還是電絕緣體，介電性（xìng）能良好，用作電（diàn）器元件也很有希望。而且（qiě）AlN晶體是直接寬帶（dài）隙半導體，被廣泛用於製作紫外LEDs、藍光一紫外固態LDs、激光器、紫外探測器和高溫、高（gāo）頻、高功率電子器件等。在AlN晶格中摻入過渡金（jīn）屬元素使其呈現出鐵磁性是科學工（gōng）作（zuò）者研究的一個很重要的方（fāng）向。由於AlN具有很強（qiáng）的晶體場（chǎng），過渡金屬摻入AlN晶格（gé）以後會受晶體場的影響，產生不（bú）同的化合態和能級，從而產生光致發光現象。本文用ICP-OES法對AlN晶體中鈣、鐵、矽（guī）元素的含量進（jìn）行了分析，並做相應的回收率實驗，取得了較滿意的結果。
1.儀器及工作條件

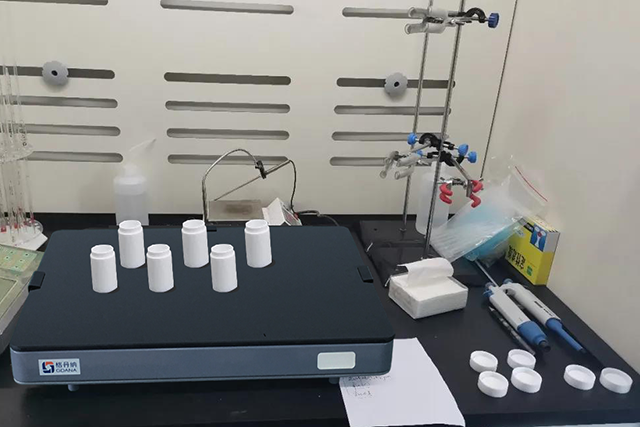

電子分析天平，實驗電熱板（HT-300/格丹納），電感（gǎn）耦合等離子體發射光譜儀，馬弗爐，高壓反應釜消解罐，離心沉澱器。
2.試劑和材料 2.1硝酸（ρ=1.42g/mL）；
2.2Al標準溶液：10000ug/mL；
2.3超純水（shuǐ）18.2MΩ；
2.4Fe、Si、Ca、Y標準儲（chǔ）備液：1000ug/mL；
2.5氫氧化鈉溶液：質量體積百分（fèn）比20%，100g氫氧化（huà）鈉溶於500mL水中。

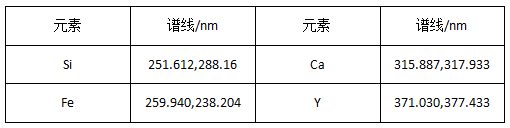

3.分析譜線 推薦（jiàn）分析（xī）譜線（xiàn）
4.分析步驟 稱取4份0.5000g樣品（精確（què）至0.1mg）至（zhì）高壓反（fǎn）應釜消解罐中，平行兩份（編號3號和4號），加標回收樣品（編號5號和6號），空白1號和2號；

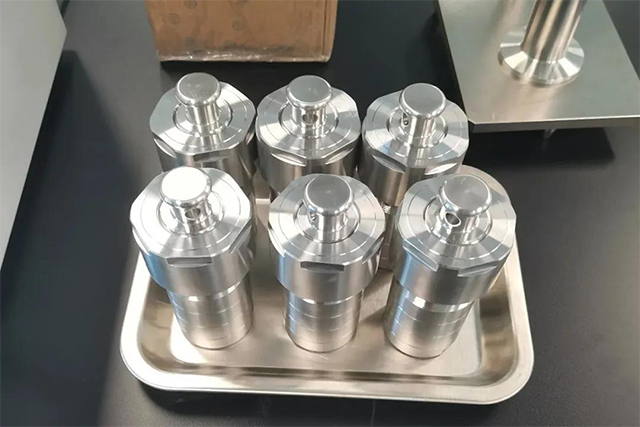

分別加入5mL預熱至60℃左右的20%NaOH溶液，待反應平靜後，蓋上（shàng）蓋，裝入（rù）不（bú）鏽鋼保護套中擰緊；

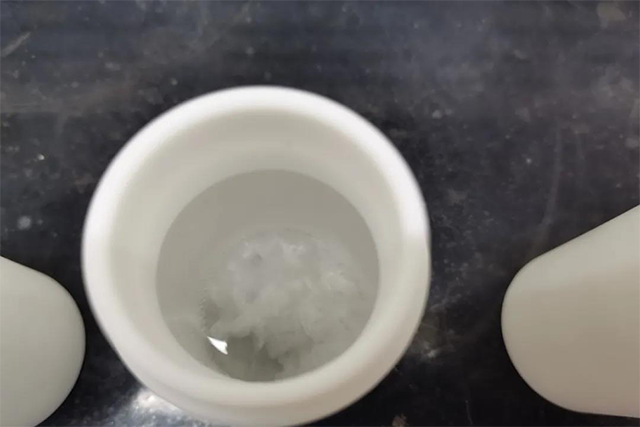

在恒溫220℃馬弗爐中消解1小時；取（qǔ）出冷卻後擰開（kāi）蓋子，在實驗電熱板中蒸至近幹，約2mL，用5mL硝酸和少量水分清洗消解罐，出現白色結晶物（wù），再加入5mL硝酸於220℃電熱板消解（jiě）15min，蒸至體積小於20mL；

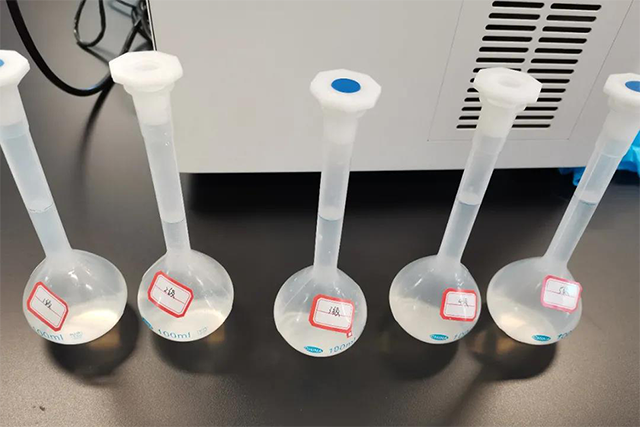

冷卻（què）後，轉移100mL塑料容量瓶，分幾次清洗消解罐，用（yòng）水（shuǐ）定容至刻度。
各取20mL試樣（yàng）於離心沉（chén）澱器中分離10min（3000r/min），取上清液（yè）於Plasma2000中（zhōng）檢測。
5.標準溶（róng）液製備

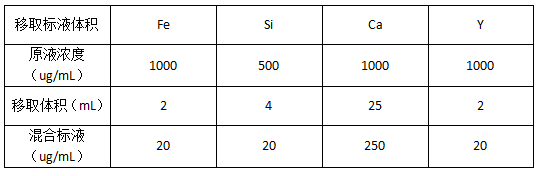

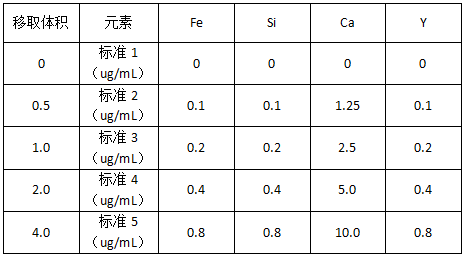

5.1按下（xià）表分別量取標液（yè）於100mL容量瓶中，定容。

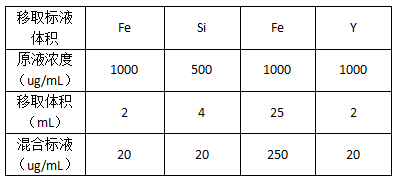

5.2按下表分別量（liàng）取母（mǔ）液於100mL容量瓶中，加入20%氫氧化鈉5mL加入10mL硝酸，定容。
6.儀器操作 6.1開機
6.2點火
6.3分析
6.4關（guān）機

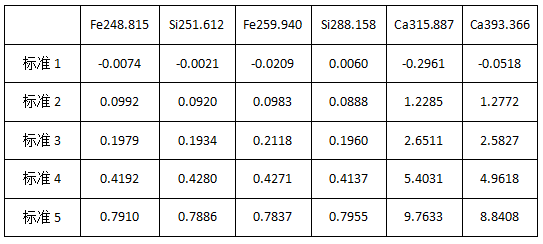

7.實驗結果與數據 7.1標準曲線數據（ug/mL）
7.2樣品數據（%）

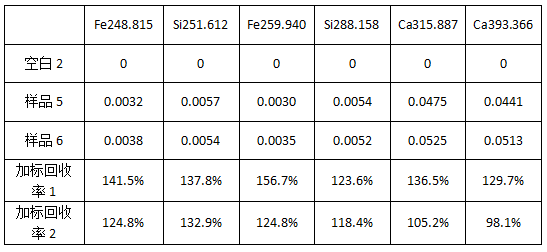

7.3加（jiā）標回收率（5號6號樣品加入5.1中0.5mL混合標液）（%）
7.4數據分析與結果討論 所測氮化鋁（lǚ）實驗數據中鈣含（hán）量203ug/mL，矽30ug/mL，鐵8ug/mL，與客（kè）戶提（tí）供的（de）參考數據（jù）接近（200ug/mL，矽25ug/mL，鐵10ug/mL）；
從標準曲線數據可知，第四和第五個點的線性較差，原因是客戶取樣槍（qiāng）誤差較大，取5mL時偏差約50mg（約1%）；
從加標回收率數據可知，鐵和鈣的數據（jù）均在範圍內，矽的幹擾較（jiào）大，可能（néng）是實驗稀釋和轉移過程中，引入了雜質，造成回收率偏高。
文中選擇（zé）了格丹納實驗電熱板HT-300作為實驗消解步（bù）驟（zhòu）中的重要設備，其（qí）可通過超長（zhǎng）控製線操控消解過程，讓實驗人員遠離酸霧，安全又（yòu）便於操作；而且經得（dé）起時間的蹉跎，使用壽命更超十年（nián），性價（jià）比超值！
020-87026501
全國服務（wù）熱線
掃一掃 微信二維碼
