廣州www.17c嫩嫩草色在线精密科學儀器股份有（yǒu）限公司（原廣州市www.17c嫩嫩草色在线科學儀器（qì）有限公司）創立於2005年，一直堅持服務於國內實驗分析（xī）領域，專注於各類（lèi）儀器的研究製造與營銷服務，是一家（jiā）專門為客戶打造（zào）一站式、全鏈條和（hé）“交鑰匙（shí）”實驗室而組建的高新技術企業。
公司產品資源豐富（fù），種類齊全，涵蓋實驗室通用（yòng）儀器（qì）、化學分析、表麵科學等，如全譜直讀光譜儀、波長（zhǎng）\能量色散型（xíng）X射線熒光光譜（pǔ）儀、電（diàn）感耦合（hé）等離子體（tǐ）發射光譜儀、輝光放電光譜儀、紫外可見分光（guāng）光譜儀、分子熒光光譜儀、原子吸收光譜儀、掃描電鏡、原子力（lì）顯微鏡、金相顯微鏡、氧氮氫分析儀（yí）、碳硫分析儀等。
在儀（yí）德人的（de）深耕細作下，客戶遍及（jí）汽車（chē）製造、鋼鐵冶金、有色金屬、電子電器、能源電力、石油化工、鐵路運輸、機械製造、商檢、質檢、環境保護、食品藥品（pǐn）和教學科研等各行各業。
什麽是（shì）45#模具鋼？
45#鋼是GB中的叫法，也叫"“油鋼”。鋼的牌號是一種優質碳素結構鋼，對應日標S45C； 美標: 1045；德標 C45。相比普通A3鋼，具有更高的強度，抗變形能力。
45#鋼為優質碳素結構用鋼 ，硬度不高易切削加（jiā）工，模具中常用來做模板、梢（shāo）子、導柱等（děng）；但須熱處理。市場中現貨熱軋居多；冷軋規格1.0~4.0mm之間。
45＃鋼（gāng）廣泛用於機械製造，機（jī）械（xiè）性能好。但這是一種中碳鋼，淬火性能（néng）並不好，45#鋼可以淬硬至HRC42~46。所以如果需要表麵（miàn）硬度，又希望（wàng）發揮45＃鋼優越的機械（xiè）性能，常將45＃鋼表麵滲碳淬火（huǒ），這（zhè）樣就能得到（dào）需要（yào）的表麵（miàn）硬（yìng）度。
（45＃鋼）
45#模具鋼的硬度是多少？
45#鋼淬（cuì）火最高硬度一般能達到HRC50，45#鋼不淬（cuì）火硬度小於duHRC28，比較軟，不（bú）耐磨。
淬火後硬度可以大於HRC55。但這是小截麵（miàn）的，截麵稍（shāo）大，得到的硬（yìng）度就會降低。
45#鋼特點
該鋼冷塑性一般，退火、正火比調質時要稍好（hǎo），具有較高的強度和較好的切削加工（gōng）性，經適當的熱處理以後可獲得一定的韌性、塑性和耐磨性，材料來源方便。適合於（yú）氫（qīng）焊和氬弧焊，不太適合於氣焊。焊前需預熱，焊後應進行去應力退火。
45#鋼處理工藝
偏高（gāo）的淬火溫度可以使工件加熱速度（dù）加快，表麵氧化減（jiǎn）少，且能提高工效。
45#鋼淬透性低，故應采用冷卻速度大的10%鹽水溶液。工件入水後，應該淬透，但不是（shì）冷透，如果工（gōng）件在鹽水中冷透，就有（yǒu）可（kě）能使工件開裂，這是因為當（dāng）工件冷卻（què）到180℃左右時，奧（ào）氏體（tǐ）迅速轉變為馬氏體造成（chéng）過（guò）大的（de）組織應力所致。
因（yīn）此，當淬（cuì）火工件快冷到該（gāi）溫度區域，就應采取緩冷（lěng）的方法。由於出水溫度難以掌握（wò），須憑經驗（yàn）操作，當水中的（de）工（gōng）件抖動（dòng）停止，即可出水空冷（如能（néng）油冷更好）。另外，工件入水宜（yí）動不（bú）宜靜，應按照工件的幾（jǐ）何形狀，作規則運（yùn）動。靜止的冷卻介質加上靜止的（de）工件，導致硬度不均勻，應力不均勻而使工件變形大，甚至開裂。
處理要求
45#鋼為優質碳素結構用鋼，硬度不（bú）高易切削加工，模具中常用來做模板，梢子，導柱等，但（dàn）須熱處理 。
45#鋼調質後表麵硬度在HRC20~HRC30之間，由於45#鋼滲透性較差，芯部（bù）硬度隨零件厚度變化，厚度越後硬度越低。
45#鋼（gāng）實際應（yīng）用（yòng）的最高硬度為HRC55（高（gāo）頻淬火HRC58）。淬火硬度在HRC55~58之（zhī）間，極（jí）限值可達HRC62；但不推薦使用，當45#鋼（gāng）硬度在HRC50以上，較易出現裂紋。
45#鋼淬（cuì）火後，內部會產生（shēng）不均應力（lì），導致零件（jiàn）變形。所以要（yào）經過自然時效（室溫放置5-10天）或在140°-160°的時效爐保（bǎo）溫2-3天才能使用。
熱處理
推薦熱處理（lǐ）溫度：正火850，淬火840，回火600。
45號鋼為優質碳素結構用鋼，硬（yìng）度不高易切削加工，模具中常用來做（zuò）模板，梢子（zǐ），導（dǎo）柱等（děng），但須熱處理。

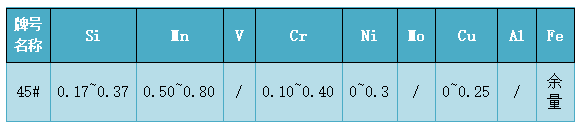

45#鋼成分
45#鋼應用
45#鋼通常在調質或正火狀態下（xià）使用，可代替滲（shèn）碳鋼，用於製造表麵耐磨的零件（jiàn）。此時，須經過（guò）高頻感應或者火焰（yàn）淬火，如曲軸、齒輪、機床主（zhǔ）軸、活塞銷、傳動軸等，還用於製造農機中等負荷的軸、脫（tuō）粒滾筒、凹（āo）板釘齒、鏈輪、齒輪以及鉗工工（gōng）具等。
45#鋼的用途取決於它的各項性能，45鋼它具有一定的韌性和塑性，並具（jù）有較高的強度，可加工性良好，采用調質處理可獲得很好的（de）綜合力學（xué）性能。
45#鋼（gāng）適用於製造較高強度的運（yùn）動零件，如（rú）空壓機、泵的活（huó）塞、蒸汽渦輪機的葉輪，重型及通用機械中的軋製軸、連杆、蝸杆、齒條、齒輪、銷子等。
手持式光譜儀對45#鋼模具鋼進行檢測
德國斯派克（kè）手持式X熒光光譜儀，能夠在（zài）金屬牌號鑒別（bié）方（fāng）麵做出較大（dà）的應用，金屬分析速度快，時間短，分析精（jīng）準度高。
45#鋼廣泛應用於機械，用於製作承受負荷較大的（de）小截麵調質件和應力較小的大型正火零件，以（yǐ）及對心部強度要求不高的表麵淬火（huǒ）零件，如梢子、導柱、表（biǎo）針等部件。
運用斯派克（kè）手持式光譜儀可對金屬牌號進行分析，檢測金屬元素，SPECTROxSORT可以在區區兩秒的分析時間內給出金屬（shǔ）牌（pái）號以及（jí）實驗室（shì）級的材料（liào）化學組成（chéng）分析結果。而對於（yú）複雜（zá）基體分析如環境監測分析，xSORT無需複（fù）雜的樣品前處理（lǐ），即可取得同類設備無法取得的低的元素檢測下（xià）限。
此外（wài），斯（sī）派克光譜儀還能滿足多種金屬（shǔ）基（jī）體材（cái）料以及土壤，塑膠，礦石等多種複雜材料的光譜（pǔ）化學成分分析（xī）需要。
020-87026501
全國服務熱線
掃一掃 微信二維碼
