探討丨光電直讀光譜法對低（dī）合（hé）金鋼中酸溶（róng）鋁、酸不熔鋁的測定

鋁在鋼中主要以金屬（shǔ）固（gù）溶體形式存在，也有少部分Al₂O₃和AlN。鋼中的Al₂O₃一般不溶（róng）於酸稱（chēng）為（wéi）“酸不熔鋁”。鋁含量（liàng）及酸溶鋁與（yǔ）酸不熔鋁的比例對軋鋼特別是連鑄工藝至關重要（yào），不能準確控（kòng）製鋁含量及不同狀態（tài）鋁的（de）比例，就不能進行正常的生產，因（yīn）此（cǐ），對鋼（gāng）中鋁含量與不同（tóng）狀態（tài）鋁含量的測定非常重（chóng）要。化學法測定酸不溶鋁或全鋁，必須用焦硫酸鉀溶（róng）融後才能準確檢出，而且分析步驟繁（fán）瑣，不利於快速生產需要。隨著光電（diàn）直（zhí）讀（dú）法技（jì）術、工藝的進（jìn）步。在運用峰積分技術PIM後，準（zhǔn）確快速測定鋼中不同狀態的鋁含量成（chéng）為可能，其基本原理是：在鋁的燃燒曲線上，不同狀態的鋁有不同的（de）表現，酸不熔鋁可使燃燒曲線形成（chéng）一個峰值。通過峰值積分（fèn）及平穩放電時的對比分析可測得不同狀態鋁的含量。由於酸溶鋁與酸不熔（róng）鋁之和（hé）為全鋁含量（liàng），本文（wén）以全（quán）鋁與酸溶鋁含量變化說明酸溶鋁與酸不熔鋁含量變化。

實驗部分

儀器和（hé）設備
SPECTRO LAB 光電直讀光（guāng）譜儀，光譜磨樣機

（SPECTRO LAB 光電直讀光譜（pǔ）儀）

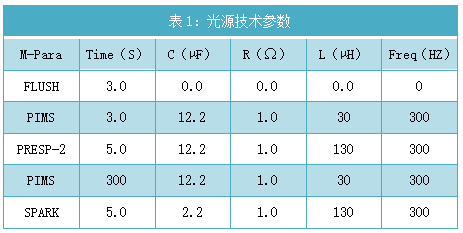

實驗條件

氬氣：純度>99.99%，靜態流（liú）量0.5L/min，動態流量5L/min。
鎢電極：90°頂角，極距：4mm
分析線（xiàn）對：Fe 281.329nm（內標），Al 396.153nm（分析）

實驗方法

測定儀器的精密度。分別（bié）取國家標準光譜樣品S9255、S9257、S9258、86-1，各連（lián）續測定十（shí）一次，取其變異係數S%，與儀器出廠技術指標比較。
測定已知（zhī）含量的標準樣品。標準樣品拋光後，連續激發三（sān）次取平均值，比較全鋁、酸溶鋁的（de）測定值與標準值。
光電直讀光譜（pǔ）儀測定錨鏈鋼中全鋁含量。抗壞血酸-CAS光度法測定鋼中酸溶鋁含量，比較測定結果。

結果與討論

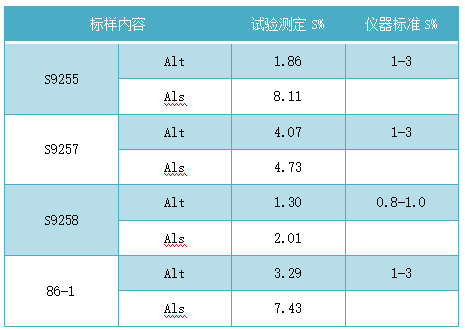

上表結果表明，儀器的（de）精（jīng）度度較（jiào）好，能滿足測定要求。

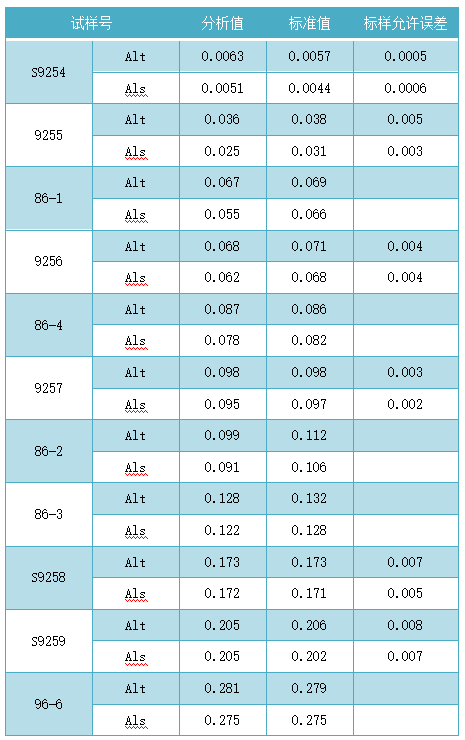

準確性測（cè）試

上表數據表明，采用了峰值積分技（jì）術PIM後，光電直讀光譜測定酸溶鋁、酸不熔鋁的準確度，基本令（lìng）人滿（mǎn）意。

Alt與Als光譜（pǔ）化學（xué）測試

從表中可看到，光譜儀測（cè）得的全鋁含量比壞血酸-CAS光度（dù）法測（cè）得的酸溶鋁含量大，我們認為這個含量差（chà）距主要是因為酸不熔鋁的存在造成的。

結論

在運用了峰值積分技（jì）術PIM後，對於低合金鋼中全鋁（lǚ）含量和酸溶鋁、酸不熔鋁含量的測定體現出光電直讀光譜法準確、快速地優點（diǎn），能保證生（shēng）產需要（yào），通過部分（fèn）替代化學法測定，降低了分析成本。


參考文獻
【1】鞍鋼鋼研所等，實用冶金分析，沈陽：遼寧出版社
【2】賈雲海（hǎi），冶金部分分析情報網學術文集，P44
【3】陳（chén）祖旺（wàng），冶（yě）金部分析情報網學術（shù）論文集。

文（wén）章來源SPECTRO光譜分析論文集
