直讀光譜法是固（gù）體樣品直接測（cè）定（dìng）分析的方法，我們隻需將試樣（yàng）表麵磨平磨光，壓在直讀光譜台板上（shàng）即可直接分析元（yuán）素含（hán）量。本期將討論樣本（běn）形狀對直讀（dú）光譜的分析結果（guǒ）產生多大影響。樣品采用窄條試樣（yàng）、圓棒試樣、試樣端麵傾斜等不同形狀進（jìn）行試驗，儀（yí）器采用廣泛應用於鋼鐵冶金行業、機械行業、質檢係統等領域（yù）的（de）SPECTRO LAB S直讀光譜儀進行分（fèn）析。
1.試驗部分
1.1儀器
SPECTRO LAB S直讀光譜儀（德國斯派克）
1.2樣品（pǐn）
熱軋合金（jīn）鋼板:厚度40 mm；不鏽鋼板:牌號為10Cr17Mo，厚度（dù）0.5 mm； 60目氧化鋁砂（shā）輪片和耐水砂紙（zhǐ）。
1.3標準物質
校準曲線塊狀標準（zhǔn）化標準物質（zhì）: 00-RE12、03-RN19、08-RH31； 高合金鋼(Cr13) 標準物質: GBW 01608、GBW 01609 (φ32x32)。
1.4試樣製（zhì）備
熱軋合金鋼板（bǎn）製備成直徑為φ25mm、φ12mm、φ8mm。，φ6mm、φ4mm、φ3mm、φ2mm的圓棒試（shì）樣，高度為40mm；不鏽鋼板剪成（chéng）寬度為2mm、3mm、4mm、6mm、8mm、10mm、16mm的窄條試（shì）樣。
1.5方法
圓棒試樣端麵先用砂（shā）輪磨平，再用砂紙磨光；窄條試樣用（yòng）無水乙（yǐ）醇擦拭幹淨，晾幹。使用直讀光譜儀，利用隨機配備的固定校準曲線和（hé）高低塊狀標準物質進（jìn）行（háng）標準化，選（xuǎn）擇基體校正模式（shì）進行分析。
2.結果與討論
2.1窄條試樣（yàng）拚接分（fèn）析

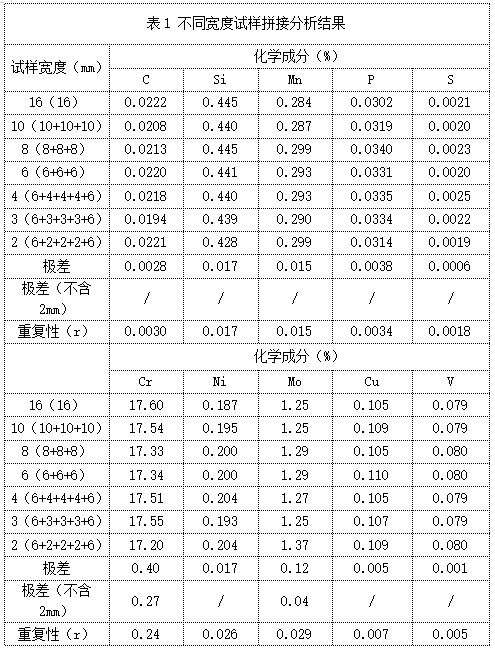

將（jiāng）寬度為2mm、3mm、4mm、6mm、8mm、10mm、16mm的窄條試樣進行試樣拚接分析試驗。結（jié）果如下：
據上表（biǎo）可知，窄條試樣拚接分析對C、Si、 Mn、P、S、Ni、Cu、V等元素的影（yǐng）響在允許差內（nèi）可以（yǐ）認為影響可以接受，但對試樣中Cr、Mo的分析有明顯的影響；如去掉（diào）2 mm的結果，Cr、Mo的極差分別為0.27 %、0.04 %，結果還是可以接受的。
2.2圓棒試樣（yàng）直徑對結果的影響分析
將直徑為φ25mm、φ12mm、φ8mm、φ6mm、φ4mm、φ3mm、φ2mm的圓棒試樣，進（jìn）行直讀光譜分析。采用鐵作為內參比元素，試樣的分（fèn）析（xī）結果如表2所示。
據上表可知，隨著圓棒試樣直徑的變小，各元素的（de）分析結果是變化的，C、Mn、P、S、Cr、Ni、Cu的結果變大，Si的結果略有變小，Mo、V的結果明顯變小，而且發生變化的各元素的變化程度不（bú）一樣。
2.3圓棒試樣端麵傾斜對結果的（de）影（yǐng）響分析

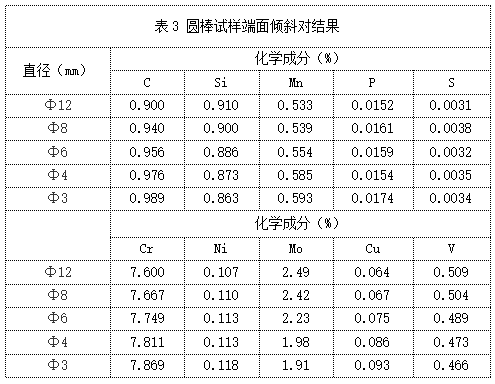

將直徑為φ12mm、φ8mm、φ6mm、φ4mm、φ3mm的圓棒試樣，端麵磨成傾斜5°左右的試樣，進（jìn）行直讀光譜（pǔ）分析，結果見表3：
將表3的結果與表2中相應元素的結果進（jìn）行比較分析，試（shì）樣直徑變小、端（duān）麵變傾斜後，對（duì）結果影響的原因更（gèng）為複雜。
3.結（jié）論
經過本試驗可知寬度為3 mm以上的（de）窄條可以拚接分析；圓棒試樣（yàng）直徑對結果有（yǒu）明顯影響，但有規律，可以采用曲線插入法進行校正；試樣端麵傾斜對結果影（yǐng）響複雜，因而要求待測試樣端（duān）麵盡（jìn）量不能傾斜。本次試驗采用的
SPECTRO LAB S直讀光譜儀擁有全新基於（yú）CMOS的探測器的記（jì）錄係統，從微量（liàng）元素到多基體應用，它提供了快速、高度準確、異常靈活的技術選擇，滿足了金屬分析市場對速度的需求。
從技術指標和實際使（shǐ）用效果（guǒ）看，SPECTRO LAB S是目前金屬冶煉廠適合的、高性能的光（guāng）譜儀。適用於（yú）金屬再加工生產商、汽車和航空航天製造商、以及（jí）成品和半成品、電子產品、半導體等（děng）行業（yè）。它（tā）還有以下儀器特點：
1.20秒內獲得高準確度的結果（例如：低合金鋼）。
2.定期維（wéi）護的工作（zuò）量（火花台清洗）減少8倍。
3.元素在低合金鋼中平均檢測限改善2倍，元素在純鋁中的平均檢測限改善5倍。
4.儀器的占地麵積減少27%。
5.單一標樣實（shí）現整個係統的標準化, 此項每天可節省30分鍾（zhōng）工作時（shí）間。
020-87026501
全國服務熱線
掃一掃 微信二維碼
