手持式光譜儀對D2模具鋼元素分析測定應用

什（shí）麽（me）是D2模具鋼？

D2模具鋼是高耐磨性、微變形冷作模具鋼，作為（wéi）一種風硬工具鋼，D2模具鋼含碳量高達1.5%，含鉻量高達11.5%，經（jīng）熱處（chù）理硬度可達60HRC，常用來製造截麵大、形狀複雜、經受（shòu）衝擊力大、要求耐磨性高（gāo）的冷作模具鋼，如（rú）矽鋼片衝模、冷切剪刀、切邊模等。

D2模具鋼硬度

D2模具鋼（gāng）屬於高（gāo）耐磨微變形冷作模具鋼，含（hán）碳量高達1.5%，含鉻量11.5%，D2冷作合金工具鋼可用來（lái）製造截麵大、形狀複雜、經受衝擊力（lì）大、要求耐磨性高（gāo）的冷作模具，如矽鋼片衝模、冷切剪刀（dāo）、切邊模、五金衝壓（yā）模、拉伸模、不（bú）鏽鋼片衝裁模（mó）、高硬度衝裁模、搓絲模、 五金零件製作和機（jī）械製（zhì）造等。

D2模具鋼退火時（shí）的硬度為（wéi），≤255HB；

D2模具鋼淬火時的硬度（dù）為，≥59HRC。

D2模具鋼特點

高耐（nài）磨性，加（jiā）工性好，熱處理尺寸穩（wěn）定，可真空熱（rè）處（chù）理至HRC60°-62°

具有優良的機械加（jiā）工型

淬（cuì）硬時，尺寸（cùn）穩定性好

淬硬和回火後，高的表麵硬度與機體（tǐ）韌性能夠達到良好（hǎo）配合

D2模具鋼加工處理工（gōng）藝

淬火注意事項（xiàng）

淬火後應及時（shí）回火，防止（zhǐ）開裂，並要防止表（biǎo）麵脫碳，量（liàng）規及高精度模具應進行深冷處理（-70℃），並采用高溫回火，減少（shǎo）工件變形（xíng），高溫回火溫度500~560℃，硬度大於（yú）58HRC

熱處理規範

淬火，820±15℃預熱（rè）

1000±6℃(鹽（yán）浴)或1010±6℃(爐控氣氛)加熱，保溫10～20min,空冷，200±6℃回火

去應力退火

工件粗加工後（hòu），加熱至600~650℃，保溫2小時，隨（suí）爐冷卻到500℃，出爐空冷

淬（cuì）火

工件緩慢升溫到（dào）600℃，保溫（wēn）20分（fèn）鍾進行第（dì）一次預熱，均溫後升至850℃，再保溫30min進行第二次預熱，最後升溫到1020~1040℃，保溫25~40min，出爐空（kōng）冷。

回火

淬火後應立即回火，並回火至少兩次（cì），每（měi）次保溫時間不低於2h

D2模具鋼的應用（yòng）

用於冰（bīng）箱壓縮機（jī）後罩拉深模具，五金衝壓模，拉伸模，不鏽鋼片衝裁（cái）模，高硬度（dù）衝裁模，剪切刀模，搓絲模，五金零件（jiàn）製作，機械製造等。

為（wéi）提高D2冷作模（mó）具扁（biǎn）鋼軋材的（de）使（shǐ）用壽命, 可采用（yòng）添加稀土的方法,從而使鋼（gāng）的耐磨性和衝擊韌度得到改善，最（zuì）後達到提高圓模具扁鋼軋材使用壽命的目的。

用D2鋼製造的滾絲輪、離台調板冷衝（chōng）模,與Cr12MoV鋼（gāng）相比可提（tí）高使用壽命5~6倍。

運用手持式光譜儀對D2模具鋼檢測（cè）

D2合金具鋼屬於美國進口的（de）高耐磨微變形冷作模具鋼，采用了真空電弧專利技術熔煉，含碳量高達1.5%，含（hán）鉻量11.5%。

D2冷作合金工具鋼可用來製（zhì）造截麵大、形狀複（fù）雜、經受衝擊力大、要求耐磨（mó）性高的冷作模具，如矽鋼片衝模、冷切剪（jiǎn）刀、切邊模、五金衝壓模、拉伸模、不鏽鋼片衝裁模、高硬度衝裁模、搓絲模、五金零件製作和機（jī）械（xiè）製造等。

其特點（diǎn）是具有高的耐磨（mó）性、淬透性、微變形、高熱穩定性、高（gāo）抗彎強度，D2合金具鋼僅次於高速（sù）鋼，是衝模、冷鐓模等的重要材料。

德國斯派（pài）克手持式X熒光光譜儀，手持式光譜（pǔ）儀能夠快速對金屬材料牌號進行鑒別，金屬（shǔ）分析（xī）速（sù）度快，時間短，分析精準度高。

（SPECTROxSORT手持式光譜儀）

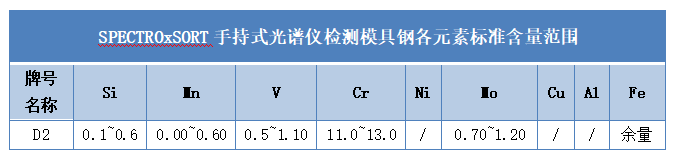

運用斯派克手持式光譜儀可對D2模具鋼金屬成分進行分析，檢測金屬元素，SPECTROxSORT可以（yǐ）在區區兩秒的分析時間內給出金屬牌號以及實驗室級的材（cái）料化學組成分析結果。而對於複雜基體分（fèn）析如環境監測分析，xSORT無需複雜的樣品前處理，即可（kě）取得同類設備無法取得（dé）的低的元素檢測（cè）下限。

此外，斯派克光譜儀還能滿足多種金屬基體材料以及土壤、塑膠、礦石等多種複雜材料的光譜化學（xué）成分分析需要。
