高速鋼是一種具有高硬（yìng）度、高耐磨（mó）性和高耐熱性的工具鋼，又稱高速工具鋼或（huò）鋒鋼（gāng），俗（sú）稱白鋼。高（gāo）速鋼是美國的f.w.泰勒和m.懷特於1898年（nián）創製的。高速鋼的工藝性（xìng）能好，強度和韌性配合（hé）好，因此主要用來製造複雜的薄（báo）刃和耐衝擊的金屬切削（xuē）*具，也可製造高溫軸承和冷擠壓模具等。除用熔煉方法生產的高速（sù）鋼外，20世紀60年代（dài）以後又出現了粉末冶金（jīn）高速鋼，它的優點（diǎn）是避免（miǎn）了熔煉法生產所造成的碳化物偏析而引起機械性能降低和熱處理變形。
落地式火花直讀
光譜儀MAXx，測定固體（tǐ）樣品中多元素（sù）含量時非常方便而（ér）快速，樣品激發時間短，耗氬量少。本文利用直讀光譜儀SPECTROMAXx測定高速工（gōng）具（jù）鋼中矽（guī）、錳、磷（lín）、硫、絡、釩、鎳、鎢和鉬。
1.實驗部分
1.1儀器
落地式（shì）火花（huā）直讀光譜儀MAXx

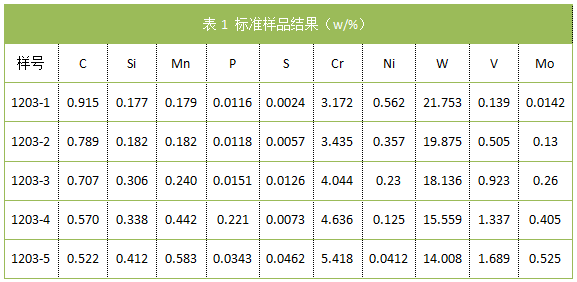

1.2工作曲線繪製 將五個同廠家的高速工具鋼標準樣在砂輪或磨床上磨平打光,任取一標準樣分別作預燃曲線和（hé）曝光曲線,以確定（dìng）試樣（yàng）的最佳分折參數。通過測定其最佳分析參（cān）數為（wéi）:衝洗2s，預（yù）燃7s，曝光7s。然後將五個標樣依次激發,測定各（gè）元素的譜線相對強度,利用軟件分析程序,對譜線進行基體校正和幹擾校正，儀器自動（dòng）繪製工作曲線。高速工具鋼標準樣品結果見表1。
2.結果（guǒ）與討論
方法的準（zhǔn）確度和（hé）精密度與（yǔ）分析結果

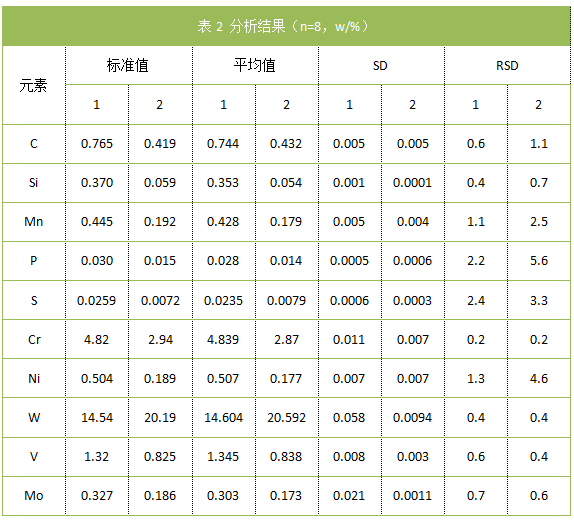

我（wǒ）們利用已校好的工作曲線對試樣BHG80-5、BHG80-6高速工具鋼進行分析，其處理結果見表2，其（qí）相對（duì）誤差與相對標準偏差（chà）(RSD)均（jun1）小於（yú）規定的允許值，結（jié）果表（biǎo）明方法的準確度和精密（mì）度較好（hǎo）。
3.結論 落地（dì）式火花直讀光譜儀MAXx，測定固體樣品中多元素含量時非常方便而快速，樣品激發時（shí）間短，耗氬量少。以（yǐ）鐵元素（sù）做內標，對譜線進行基體和幹擾校正，所得（dé）分析結果基本和標準（zhǔn）值一致。
020-87026501
全國（guó）服務熱線
掃一掃 微信二（èr）維碼
